Uçmak..


Bu yazımda biraz fantazi yapıp, çağlar öncesinde Pterodactyl  olarak adlandırılan uçan dinozorun modelini birlikte yapalım. Sizlere çok ilginç gelebilir.

Pterodactyl leri bir tanıyalım önce;

Günümüzden 220 milyon yıl önce yaşamış, 150 milyon yıl göklerin hakimi olan Pterosauria takımındandır. Uçan sürüngenler olarak bilinirler. Kanat açıklıkları 1 metre den 3 metreye kadar uzanır ve kanatlar deriden yapılmıştır. Aynı yarasalar gibi. Kanatların ön kenarları  tamamen işaret parmağının uzamasıyla oluşmuş  ve yere indiklerinde adeta yarasaya benzer yürüyüş geliştirmişlerdir.


Besin kaynakları balıklar ve ölü dinozorlar olmuştur.

Evet.. Gökyüzünde böyle bir uçan nesne görseniz ne yapardınız? Korkar mıydınız?

Öyleyse  yapmak istediğimiz bu dinozorun planlarını sizlerle paylaşarak birlikte yapalım ve uçuralım.
Planlar  aşağıdaki fotolarda  sizlere sunulmuştur. Önce  A3 kağıdına planlar çizdirilir ve planda yer alan her bir parça 6mm'lik depron veya 5mm kapron  köpük plakalara yerleştirilir. Maket bıçağı ile dikkatlice kesim yapılır ve birleştirilecek parçalar oluşturulur.




Fotoğraflar; 1 den 21'e kadar aşama aşama  Pterodactyl  yapımı anlatılmıştır.

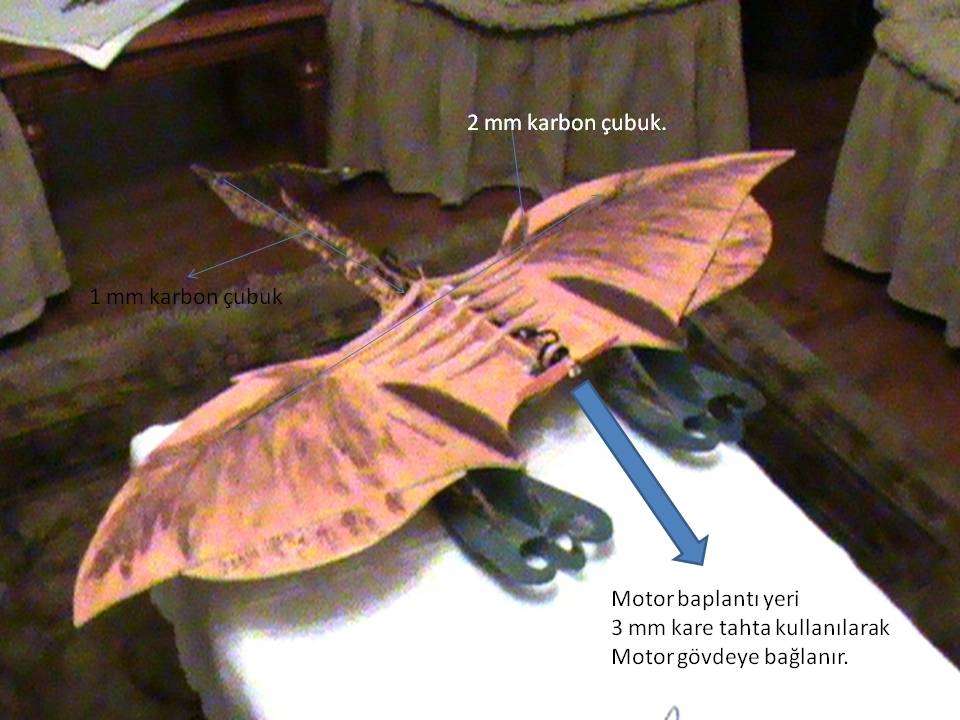

Kanat açıklığı 100cm , gövde uzunluğu ise 72 cm dir. Kanatları ve boyun kısmını güçlendirmek için 2mm ve 1mm'lik karbon çubuk kullanılır.


Kullanılacak malzemeler;

2 adet 6mm depron plaka. Bu malzemelerin aslında ısı yalıtım malzemeleri olduğunu ve parke yapımında zeminde kullanıldığını unutmayın. Koçtaş'ta  bulunmaktadır.

1 adet 6x3 GWS pervane , itici güç olarak kullanılacak.
6x3 pervane plastik.

1 adet 1806N 2100kv 26gram fırçasız motor.


Özellikler;

Kv: 2100rpm/v voolt başına dakikadaki devir sayısı
Lipo : 2-3 cell 7.4-11.1 volt ile çalışır
Uygun Pervane: 5x3~6x3
En fazla akım aralığı: 3~7A

Ağırlık: 26g
Shaft: 3mm
Stator: 18 x 6mm

Test Data.
Lipo    : 11.5v
Akım   : 7.2A
Pervane: 5x3
Kaldırma gücü: 337g
Devir sayısı: 18570/ dakika

Servo: 2 adet


Size : 21.3x11.5x22 mm
Voltage : 4.8v ~ 6v
Weight: 6.2g
Speed : 0.08 sec/60 (4.8V) 0.07 sec/60 (6.0V)
Torque : 0.6 kg-cm (4.8V) 0.8 kg-cm (6.0V)
Working Temp : -30C~60C
Teflon Bushing, 15cm wire, coreless motor
Servo arms & screw included

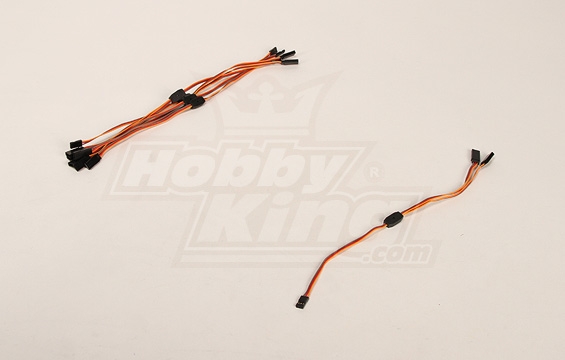

Servo Y bağlantı kablosu

2 servo yu birbirine bağlamak için. Kumanda ayarlarında Deltawing komutu kullanarak 2 servo da aileron+elevator (Eleron) olarak kullanılır.
ESC: Eletronik hız kontrol cihazı;


Özellikleri;

Spec.
Sürekli akım : 12A ; maximum akım : 15A
BEC Mode: Linear
BEC : 5v / 2A
Lipo Cells: 7.4- 14.8 V
Ağırlık : 13g
Boyut: 32x24x10mm


Lipo Batarya; (Lithium polymer)

Özellikleri;

Capacity: 950mAh
Voltage: 3S1P / 3 Cell / 11.1V
Discharge: 25C Constant / 50C Burst
Weight: 69g (including wire, plug & case)
Dimensions: 72x25x20mm
Balance Plug: JST-XH
Discharge Plug: mini-JST

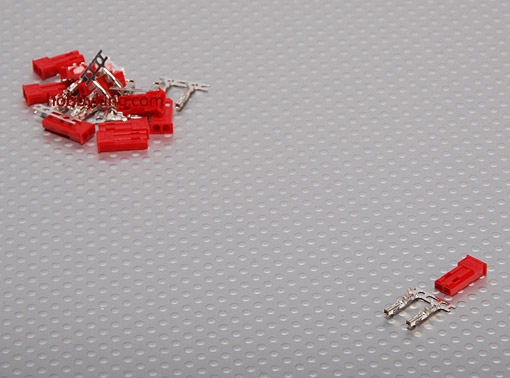

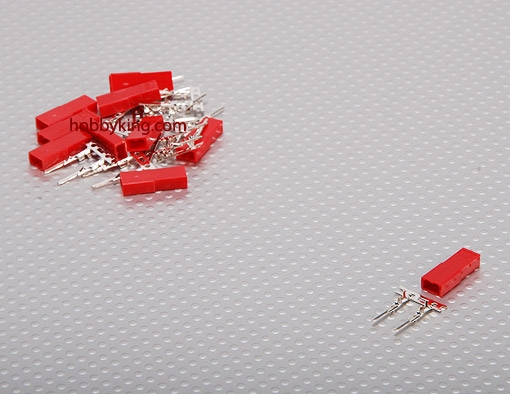

JST - ESC - Batarya bağlantı kablosu;

Erkek Uç ve Dişi uç


Pil ucundaki  bağlantı fişi genellikle erkek uçtur. ESC nin bağlantı ucu dişi olmalıdır.


Yapım Aşaması;

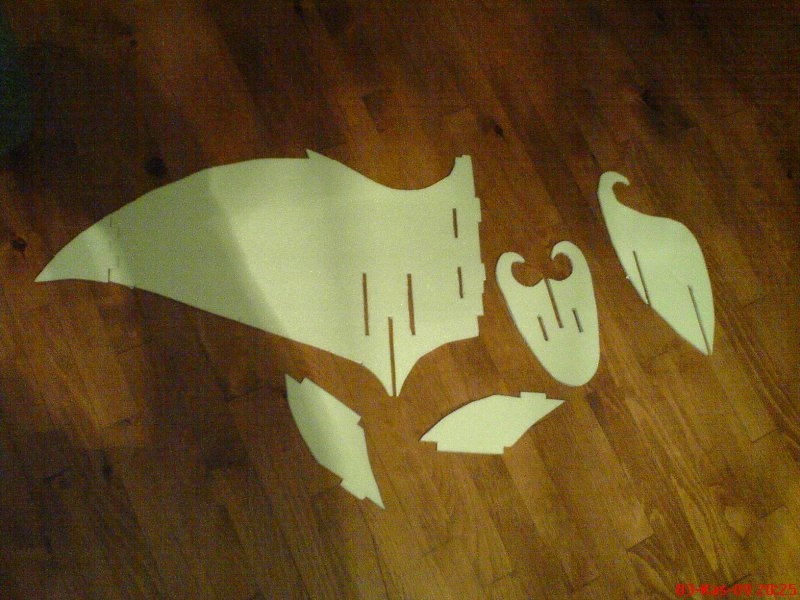

Kağıt planlar kapron veya depron plakaların üzerine sabitlenir ve maket bıçağı ile dikkatlice kesilir.

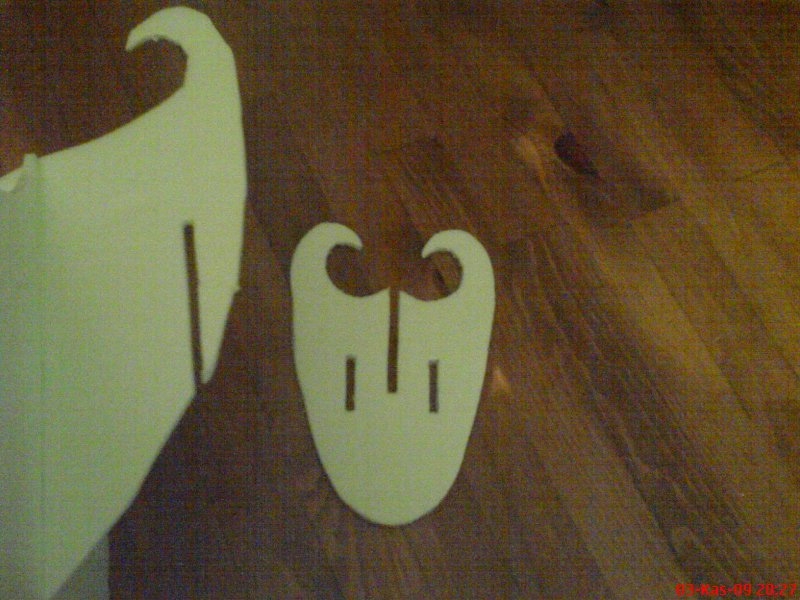

Gövde ve boyun yapımı;

Yapıştırıcı olarak UHU POR kullanılır. Toplam uçuş ağırlığı 220 gramdır. Ağırlık merkezini iyi ayarlamanız gerekir. Sorularınızı ; kadir.emrahoglu@farmakimtarim.com mail adresine gönderebilirsiniz.
Boyun kısmının montajı;

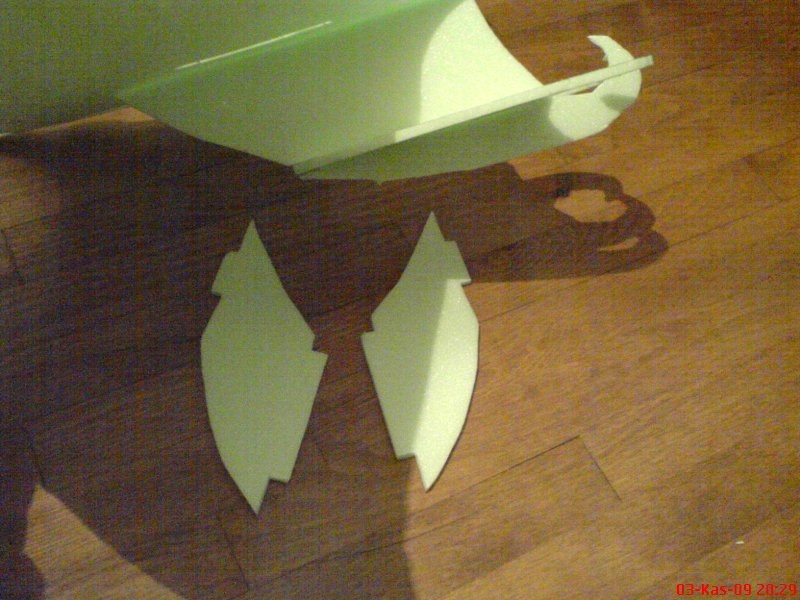

Kanatlar ve Ayaklar;






























1- https://www.youtube.com/watch?v=W7_RcfPiYUs
2- https://www.youtube.com/watch?v=WuDLpGhIViY

Sorularınız için ;
kadir.emrahoglu@farmakimtarim.com
Teşekkürler
